Модель зрения

1. Назначение

Прибор предназначен для использования в общеобразовательных учреждениях на уроках физики и биологии при изучении темы «Оптическая система глаза», для демонстрации строения глаза человека, принципа получения изображения на сетчатке глаза, физической природы дефектов зрения (таких как близорукость и дальнозоркость).



2. Комплектность

1. Модель зрения -1шт. (5 деталей)

2. Полупрозрачный экран с ручкой -1шт.

3. Батарейка типа АА -2шт.

4. Лампа, закрепленная в непрозрачный кожух -1шт.

5. Паспорт -1шт.

6. Упаковочная коробка -1шт.



3. Характеристика изделия

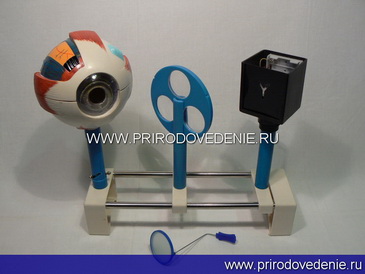

Прибор имеет основание, на котором с помощью трех стоек закреплены его основные части: модель глаза, модель очков и осветитель. В комплект прибора входит полупрозрачный экран.

Модель глаза включает внешнюю оболочку глаза – склеру, роговую оболочку, радужную оболочку, хрусталик и стекловидное тело. Модель является разборной. Склера состоит из трех разделяющихся частей: нижней, верхней и задней. Нижняя часть склеры жестко закреплена на стойке. Верхняя и задняя части могут отделяться от нижней, после чего от модели глаза могут быть поочередно отделены роговая и радужная оболочки и станут доступными для визуального наблюдения хрусталик и стекловидное тело. На внутренних и внешних поверхностях частей склеры нанесено цветное изображение зрительных нервов и мышц глаза. Стойка модели глаза может поворачиваться относительно основания прибора.

Хрусталик изготовлен в виде полости с эластичными прозрачными стенками. Внутри полости находится глицерин. Полость хрусталика соединена патрубком и гибкой трубкой с узлом, с помощью которого может изменяться давление глицерина на стенки полости. При этом изменяется кривизна поверхности хрусталика, что имитирует аккомодацию глаза при рассматривании какого-то предмета. Узел изменения давления находится внутри стойки, на которой модель глаза прикреплена к основанию прибора. Ручка для регулировки давления выступает из наклонного паза в нижней части поверхности стойки. При перемещении ручки вверх по пазу давление глицерина возрастает, и кривизна поверхности хрусталика увеличивается. Стекловидное тело имеет отверстия в передней и задней части. В переднем отверстии закреплен хрусталик. Заднее отверстие закрывает полупрозрачный экран, который с помощью петли шарнирно соединен со стекловидным телом. На экран проецируется изображение предмета, создаваемого хрусталиком.

Модель очков представляет собой пластмассовый диск с тремя круглыми лунками, закрепленный на подвижной стойке непосредственно перед роговой оболочкой модели глаза. В лунки вставлены собирающая и рассеивающая линзы и обычное стекло (для сравнения результатов исследований). Модель очков прикреплена к стойке так, что может вращаться вокруг горизонтальной оси. Осветитель представляет собой электропатрон специальной формы, в который ввинчена матовая лампа накаливания. Патрон жестко закреплен внутри непрозрачного кожуха, предотвращающего попадание яркого света от лампы в глаза. Стенка кожуха, обращенная к модели глаза, имеет отверстие в виде стрелки и может отделяться от осветителя. В нижней части патрона находится кнопка включения лампы. Кожух с лампой надевается на подвижную стойку модели. Полупрозрачный экран представляет собой тонкий диск, изготовленный из прозрачного пластика, одна из поверхностей которого сделана матовой. Диск вставлен в оправу. Оправа имеет фигурную ручку. Экран используют для наблюдения изображения, даваемого хрусталиком при демонстрации дефектов зрения.
