1. Назначение
Прибор предназначен для использования в общеобразовательных учреждениях на уроках физики, при проведении демонстрационных опытов по электродинамике для формирования напряжения, необходимого системе из напряжения электрической сети.
2. Комплектность
1. Источник питания -1шт.
2. Паспорт -1шт.
3. Упаковочная коробка -1шт.
3. Характеристики изделия
Технические характеристики:
- Питание от сети 220 В, 50 Гц;
- Выходное плавно регулируемое напряжение: постоянное (пульсирующее) от 0 до (30+3) В с током нагрузки до 5А.

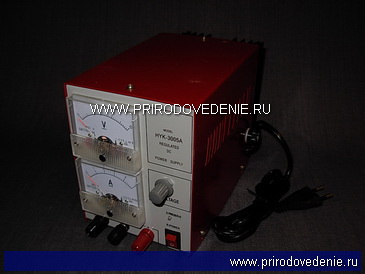

Электрическая схема прибора смонтирована в металлическом корпусе, на передней панели которого расположены клеммы для подключения нагрузки и заземления, ручка для установки выходного напряжения, вольтметр (0-30В) класса точности 2,5 для индикации выходного напряжения, амперметр (0-5А) для индикации значений тока нагрузки, сетевой выключатель, совмещенный с индикатором включения прибора. Использование изделия
- Включить сетевой выключатель. При этом должен загореться индикатор включения источника питания.
- При необходимости, отрегулировать выходное напряжение источника питания с помощью ручки плавной регулировки, контролируя его значение по вольтметру.
- При необходимости, измерить значение тока нагрузки на амперметре источника питания (амперметр измеряет потребляемый ток только по выходу постоянного напряжения).
- Провести необходимые работы с использованием источника питания. - После окончания работы выключить сетевой выключатель. При этом должен погаснуть индикатор включения источника питания.
